Digital Voice over HF

Κατά τη διάρκεια του σαββατοκύριακου είπα να πειραματιστώ με κάτι νέο για μένα. Είπα να δοκιμάσω ψηφιακή φωνή στα HF. Φανταστείτε να μιλάτε στα HF χωρίς τον θόρυβο την ολίσθηση. To application είναι το FreeDV το οποίο είναι εξολοκλήρου Opensource χωρίς περιορισμούς και κτητικά δικαιώματα. Η εφαρμογή είναι διαθέσιμη για Windows MAC και Linux, ακόμα και για raspberry pi υπάρχει επιλογή. Χρησιμοποιεί χαμηλά bitrate, η τελευταία έκδοση 700bit/s  και η συνηθισμένη επιλογή 1600bit/s  που πραγματικά ακούγεται σαν FM χωρίς τον θόρυβο των αναλογικών σημάτων. Επίσης θέλει το μισό εύρος σήματος, μόλις 1.25KHz. Η διαμόρφωση είναι 16QPSK και στέλνεται μέσω SSB από την είσοδο μικροφώνου αν θέλετε και λαμβάνεται σαν ήχος και αποδιαμορφώνεται σε FreeDV.

Ο codec είναι ο codec2 και είναι ανοιχτού κώδικα. Πραγματικά μια δωρεάν εφαρμογή στο ραδιοερασιτεχνικό πνεύμα χωρίς κάποιος να θέλει να βγάλει κέρδος κλειδώνοντας τον κώδικα.

Εφόσον τελευταίως πειραματίστηκα και με τα FT8 δεν χρειάστηκε να κάνω κάποια αλλαγή στην εγκατάσταση του Shack μου αφού ο ασύρματος είναι ήδη συνδεδεμένος μέσω κάρτας ήχου (signallink) με τον υπολογιστή και το PTT είναι ήδη συνδεδεμένο με CAT καλώδιο. Το μόνο που πρόσθεσα είναι ένα μικρόφωνο στον υπολογιστή που μέχρι τώρα το είχα αποσυνδεδεμένο..

Εφόσον τελευταίως πειραματίστηκα και με τα FT8 δεν χρειάστηκε να κάνω κάποια αλλαγή στην εγκατάσταση του Shack μου αφού ο ασύρματος είναι ήδη συνδεδεμένος μέσω κάρτας ήχου (signallink) με τον υπολογιστή και το PTT είναι ήδη συνδεδεμένο με CAT καλώδιο. Το μόνο που πρόσθεσα είναι ένα μικρόφωνο στον υπολογιστή που μέχρι τώρα το είχα αποσυνδεδεμένο.

Πληροφοριακά υπάρχει και επιλογή αγοράς προσθήκης η οποία μπορεί να λειτουργήσει εντελώς ανεξάρτητα από υπολογιστή . συνδέεται στο μικρόφωνο του πομποδέκτη και με ένα μικρόφωνο κάνει την μετατροπή του ψηφιακού σήματος σε ήχο άρα κάνετε επαφές σαν να είναι αναλογικές με τα ψηφιακά πλεονεκτήματα. Πληροφορίες για κατασκευή του ή αγορά του εδώ http://www.rowetel.com/?p=3125

Όσον αφορά τον ασύρματο συνιστάται να απενεργοποιηθούν όσο το δυνατό περισσότερες εφαρμογές επεξεργασίας στον ασύρματο. θελετε οσο το δυνατό πιο καθαρό σήμα χωρίς επεξεργασία αφού αυτή γίνεται από το πρόγραμμα και οποιαδήποτε άλλη επεξεργασία ίσως το αλλοιώσει. Αρα απενεργοποιούμε

• noise blankers,
• DSP band limit filtering
• και narrow bandpass filters
• επίσης compression,
• DSP noise or carrier elimination,
• και voice processing

εννοείτε ότι πρέπει να είναι απενεργοποιημένα για όλα τα ψηφιακάl modes.

Στο πρόγραμμα του FreeDV υπάρχει δείκτης Signal to noise ratio. Όσο πιο ψηλός ο δείκτης τόσο το καλύτερο.
Eπίσης συνιστάται η ισχύς του ασυρμάτου να είναι το πολλή στο 20% της μέγιστης ισχύς του , παράδειγμα αν εχετε πομποδέκτη με max out 100W  βάλτε το στα 20W καθώς περισσότερα ισως κάνουν ζημιά αφού δεν υπάρχουν πολλοί πομποδέκτες full duty cycle.



Το πρόγραμμα μπορείτε να το βρείτε εδώ: https://freedv.org/
Επιλέξετε αυτό που ταιριάζει στο λειτουργικό σας.

Μετά την εγκατάσταση το πρώτο πράγμα που ζητείται να γίνει είναι να ρυθμιστούν οι είσοδοι και εξόδοι ήχου. Στο πρώτο tab "Receive" επέλεξα τις εισόδους from radio την USB signalink in και για να ακούω από τα ηχεία του υπολογιστή το αποκωδικοποιημένο πλέον σήμα το Realtek Speaker out

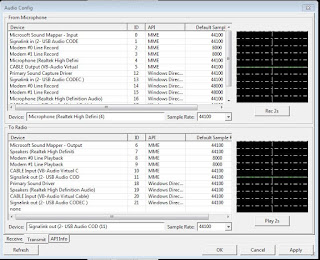

Στο επόμενο Tab "Transmit" επέλεξα το radio USB Signalink out και για να μιλώ την είσοδο μικροφώνου του υπολογιστή Realtek mic in.

Προαιρετικές ρυθμίσεις είναι στο μενού tools >filters υπάρχει equalizer για βελτίωση του ήχου μικροφώνου και εξόδου από τα μεγάφωνα.

επιλέγοντας στο κεντρικό interface το tab "frm Mic" (from Mic) και πατώντας Ptt Όταν μιλάμε στο μικρόφωνο πρέπει το σήμα να μην υπερδιαμορφώνεται. να μην βγαίνει δηλαδή από τα όρια του γραφήματος

Άλλη επιλογή που υπάρχει είναι στα options να δηλώσω μήνυμα το οποιο στέλενται παράλληλα με την φωνή και εμφανίζεται στον συνομιλητή στο κατω μέρος του interface.

Όταν κάνετε επαφή στο waterfall, στη μέση υπάρχει μια κόκκινη γραμμή , αυτό είναι το Pilot σήμα το οποίο χρησιμοποιείται για συγχρονισμό .αυτή η κόκκινη γραμμή πρέπει να συμπίπτει με την κόκκινη μικρή γραμμή δείκτη κάτω από το γράφημα .αν όχι μετακινήστε λίγο το Knob σας για να συμπίπτουν και να δείχνει αριστερά με πράσινο ότι το σήμα είναι συγχρονισμένο (In Sync)

και το καλύτερο από όλα ,αφού πλέον ο υπολογιστής περιμένει ένα σήμα να αποκωδικοποιήσει μπορείτε να ενεργοποιήσετε και το squelch άρα δεν έχετε το συνεχόμενο white noise . θα έχετε ήχο μόνο όταν κάποιος φωνάξει στην συχνότητα. ανάλογα με το πόσο χάλια είναι η διάδοση και ο θόρυβος τη δεδομένη στιγμή παίζω μεταξύ 0.5 με 1.5 db στο squelch.

Ήδη υπάρχουν εφαρμογές με FreeDV σε beacon ώστε να ελέγχετε την διάδοση ή να στήσετε δικό σας beacon . πληροφορίες εδώ https://www.rowetel.com/?p=4820
Άλλη εφαρμογή είναι μπαλόνι που στέλνει τα δεδομένα τηλεμετρίας με freedv .Μπορείτε να δείτε πληροφορίες του project https://www.rowetel.com/?p=6225

Το δυσκολάκι του όλου κόλπου είναι που θα βρείτε επαφή για να μιλήσετε. Ευτυχώς βρήκα τον συνάδελφο και φίλο 5B4AHZ και το δοκιμάσαμε τοπικά με εκπληκτικά αποτελέσματα αλλά αυτό ήταν μόνο για να ρυθμίσουμε τα μηχανήματα. το εκπληκτικό θα ήταν να δοκιμαστεί σε DX για να διαπιστώσουμε πως αντιδρά σε QSB και QRN.

Οι συχνότητες που συχνάζουν οι χρήστες FreeDV βάση μιας έρευνας στο ίντερνετ είναι οι ακόλουθες.

 Freedv frequencies

 1.997

  3.730

  3.817

  5.403 (5.355 daily DV and SSB from 1500 UTC)

  7.177

  7.190

14.236

14.240

18.119

21.313

24.933

28.720

Australia VK5	7.177MHz	Every Sunday 10AM Local	WIA Broadcast and call back
Australia VK3	7.177MHz	Anytime	FreeDV beacon
Australia VK3	14.150/14.153 MHz	Every day at 3 and 4pm AET	Casual QSOs
Netherlands	3.720 MHz in USB	Every Sunday 10:00 UTC	Net
UK	3.643MHz LSB	Sundays mornings at 09:00 Local	RSGB broadcast by Matt G6WPJ
UK	3.697 MHz LSB 700C	1600 Local	Casual QSOs
USA	14.236 MHz USB	Anytime	Casual QSOs

θα δείτε ότι οι περισσότερες είναι σε Αυστραλία και Αμερική. Για να προγραμματιστεί QSO υπάρχει το FreeDV QSO Finder Έβαλα το Callsign μου για να συνδεθώ και να δω ποιοι είναι συνδεδεμένοι και σε πια συχνότητα, αν θέλουν να την δηλώσουν, και στο Chat μπορώ να ζητήσω να κανω ένα sked call.  http://qso.freedv.org/

Άλλη πηγή είναι μέσω mIRC στο κανάλι #freedv channel on irc.freenode.net. (http://webchat.freenode.net/?channels=freedv )
