Αν έχεις μέσο διάβαινε λέει η λαϊκή ρήση! Eμένα
το μέσο μου είναι ένα RG213 .
Ας τα πάρουμε από την αρχή. Kαι
στο παλιό μου QTH και στο υφιστάμενο το shack
είχα θέματα RF στο shack.
H γείωση ήταν αναγκαιότητα στο shack
και αφού και στις 2 περιπτώσεις το shack
είναι σε όροφο συνεπάγεται μεγάλη γραμμή μέχρι την ράβδο γείωσης. Kαι
λόγω του μήκους της ίσως λειτουργήσει και αυτό σαν receiver
στατικών ή θορύβου και να μην είναι πραγματικά 0 voltage
point λόγω των standing
waves.
Έτσι μετά από διάφορες αναφορές σε κείμενα κατέληξα στην ακόλουθη μέθοδο The RF Suppressor Ground System
Δεν
θα μπω στην θεωρία καθώς περιγράφεται πολύ όμορφα και παραστατικά στο κείμενο
του Tim Ellison: https://helpdesk.flexradio.com/hc/en-us/articles/204779159-Grounding-Systems-in-the-Ham-Shack-Paradigms-Facts-and-Fallacies
Μετά
από τον μεγάλο αγώνα να καρφώσω την χάλκινη ράβδο γείωσης στο σκληρό γεμάτο

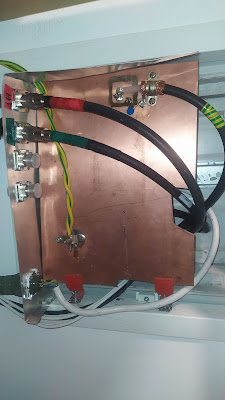

πέτρες έδαφος ,σύνδεσα ομοαξονικό RG213 τον πυρήνα και το shield στην ράβδο. Οδήγησα το ομοαξονικό στο shack και τερμάτισα το shield σε μεγάλη χάλκινη
επιφάνεια και τον πυρήνα σε ένα άλλο μικρότερο κομμάτι αποκομμένο από την υπόλοιπη
επιφάνεια. Σύνδεσα τις 2 επιφάνειες μέσω πυκνωτή 100pF 3KV. Αυτή η μεγάλη επιφάνεια τώρα είναι το σημείο γείωσης
μου. Πολύ κοντά σε αυτή την επιφάνεια σύνδεσα ένα κομμάτι χαλκοσωλήνας που
είναι κρυμμένο κάτω από το γραφείο και στο οποίο συνδέονται όλα τα μηχανήματα
που σχετίζονται με RF. Σε αυτή την
γείωση καταλήγουν μόνο τα ομοαξονικά , ο ασύρματος το tuner και το antenna switch.
Στα ομοαξονικά θα προστεθούν serge arrestors εν ελ θέτω χρόνο.
