Ελεξτε τις συνθήκες Διάδοσης με WSPR

Ένα από τα πλεονεκτήματα που έχουμε σήμερα είναι η πιο εύκολη επικοινωνία μέσω internet. Και αυτή την τεχνολογία μπορούμε να την αξιοποιήσουμε αρμονικά με το hobby του ραδιοερασιτεχνισμού. Μπορούμε να ελέγξουμε τις συνθήκες διάδοσης αφού πολλοί ραδιοερασιτέχνες στέλνουν ή λαμβάνουν συγκεκριμένα διαμορφωμένα σήματα με βασικές πληροφορίες όπως τοποθεσία , ισχύς σήματος διακριτικό και αναφορά σήματος. Όλα αυτά συγκεντρώνονται σε μια κοινή διαδικτυακή βάση δεδομένων και έτσι μπορούμε να έχουμε ζωντανές μετρήσεις διάδοσης! έτσι δε βασιζόμαστε σε προγνώσεις και υπολογισμούς αλλά σε πραγματικά δεδομένα.

Σε πολλές περιπτώσεις χάνουμε ευκαιρίες για επικοινωνία σε ζώνες που η διάδοση δεν είναι συνεχόμενη, παράδειγμα στα 2μ 6μ 12μ . Με ένα σύστημα επανδρωμένων "ραδιοφάρων" μπορούμε να ελέγχουμε την διάδοση σε πραγματικό χρόνο. Οι ιστοσελίδες που ξέρω αυτή τη στιγμή που γράφω το άρθρο και κάνουν κάτι τέτοιο είναι το PSKreporter και το WSPRNet.

To WSPR είναι Weak Signal Propagation Reporter και είναι σήματα που στέλνονται σε χαμηλή ισχύ έχουν εύρος μόνο 6HZ , είναι μακρόσυρτα και διαρκούν μέχρι και 2 λεπτά αρκετός χρόνος για να τα λάβει ένας σταθμός μέσα στον θόρυβο και την ολίσθηση. Δεν είναι διαμόρφωση για να κάνεις QSO. στέλνει συγκεκριμένες πληροφορίες όπως Call sign, Grid Locator, Transmit power, συχνότητα και πληροφορίες χρονισμού.

Είναι και μια μορφή που μπορεί να χρησιμοποιηθεί και σε μπαλόνια αφού μπορούν να ακουστούν τα σήματα πιο μακριά απ` οτι του APRS και έχει περισσότερη ελευθερία στην συχνότητα αντί του APRS που έχει άλλη συχνότητα σε κάθε region.

Δε θα επεκταθώ σε άλλες θεωρητικές πληροφορίες υπάρχουν αρκετές με μια αναζήτηση στο διαδίκτυο . θα περιγράψω το δικό μου πείραμα με WSPR.

Καταρχάς να υπενθυμίσω ότι δεν επιτρέπεται βάση της αδείας μας να αφήνουμε τον σταθμό μας να εκπέμπει χωρίς επίβλεψη άρα για να δουλεύει σε εκπομπή πρέπει να είμαστε παρόντες. δεν μας σταματά όμως να το αφήνουμε σε λήψη καθ` όλη τη διάρκεια της μέρας.

Έτσι αξιοποίησα το RTL-SDR μου για ακόμα μια φορά . το RTL-SDR δεν μπορεί να κάνει εκπομπή αλλά μπορεί να λαμβάνει φτάνει να είναι συνδεδεμένο σε κεραία. Εξάλλου με το WSPR μπορείτε να δείτε και την απόδοση της κεραίας σας αν συνδέσετε εκπομπή και λήψη θα δείτε στον χάρτη που σταθμοί σας λαμβάνουν και ποιους λαμβάνετε .

Τώρα για απλή λήψη δε χρειάζεστε πολλά . ένα υπολογιστή ένα RTL-SDR και κεραία.

εναλλακτικά μπορείτε να συνδέσετε υπολογιστή με τον πομποδέκτη σας και την κεραία,

ή μια μελλοντική εφαρμογή που θα φτιάξω είναι RTL-SDR σε raspberry pi και να παρακολουθεί μόνο του ανενόχλητο τη διάδοση και να ανεβάζει τα spots στο internet.

Συνδέουμε την κεραία μας στο RTL-SDR (ή στο LNA αν έχουμε ένα να μεσολαβεί στην έξοδο) το RTL-SDR στον υπολογιστή .

Για να λαμβάνουμε με το RTL-SDR κατεβάζουμε και τρέχουμε το πρόγραμμα

 SDRSharp (SDR#)

ρυθμίζουμε την συσκευή Device RTL-SDR(USB) σε sample rate 1.024 ,sampling (Q branch) και διορθώνουμε το PPM στην σωστή συχνότητα.

Επίσης κατεβάζουμε το πρόγραμμα VB-Cable για να διοχετεύουμε τον ήχο από το SDRSharp στο πρόγραμμα του WSPR.

Αφού το εγκαταστήσουμε επιλέγουμε στο SDRSharp σαν audio out device to VB-CABLE audio in.

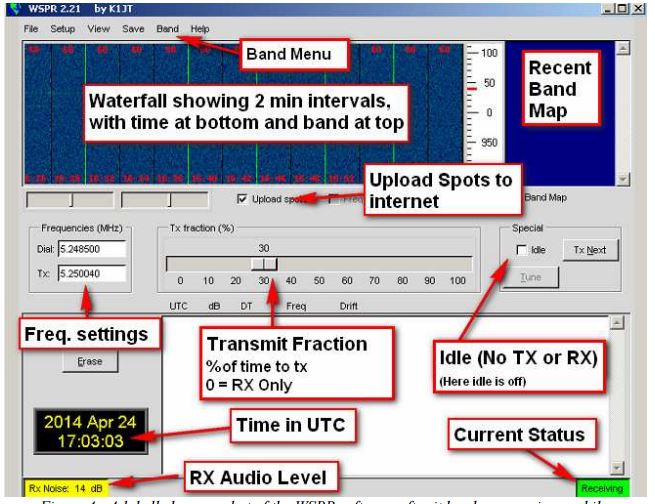

Ακολούθως κατεβάζουμε το πρόγραμμα WSPR. Είναι πολύ σημαντικό να αλλάξουμε τις πληροφορίες μας στο πρόγραμμα για να δίνουμε σωστά spots ! Από τα options βάζουμε το CALLsign μας το Grid locator (Πολύ σημαντικό ! αλλιώς θα δείχνουμε ότι τα σήματα των άλλων σταθμών λήφθηκαν σε λάθος σημείο) την ισχύ με την οποία εκπέμπουμε αν θα συνδέσετε το πρόγραμμα με πομπό, σημείωση ότι και 1w είναι αρκετό . πιο σύνηθες τα 5W. ποτέ περισσότερο από 10W!

την ισχύ την δηλώνουμε σε dbm στο πρόγραμμα, για βοήθεια ορίστε οι μετατροπές στις πιο συνηθισμένες τιμές

Conversion Table, dBm to Watt

0 dBm = 0.001 W

 3            0.002

 7            0.005

10           0.01

13           0.02

17           0.05

20           0.1

23           0.2

27           0.5

30           1

33           2

37           5

40         10

43         20

47         50

50       100

53       200

57       500

60     1000

Στο Audio in επιλέγουμε το VB-Cable Audio out για να πιάνουμε τον ήχο από το SDRSharp.

Τώρα ξεκινούμε το SDRSharp πατώντας το Play button πάνω αριστερά και ρυθμίζουμε την ένταση ήχου ώστε στο WSPR to RX audio level να είναι κίτρινο μεταξύ 10-20db (κάτω αριστερά)

για να δουλεύει σωστά η λήψη του WSPR παίζει σημαντικό ρόλο το ρολόι του υπολογιστή μας γι` αυτό καλό είναι να το συγχρονίσουμε. πρέπει η απόκλιση θα είναι κάτω από 1-2 δευτερόλεπτα +/-

Ο λόγος είναι ότι τα σήματα WSPR (όπως τα JT65) ξεκινούν εκπομπή ακριβώς στην αρχή του λεπτού.

Μπορείτε να το συγχρονίσετε χειροκίνητα ή με την επιλογή internet time του windows ή με άλλο πρόγραμμα όπως το dimension4 (περισσότερες πληροφορίες εδώ).

Γράψετε στο κουτί dial Freq την συχνότητα που αντιστοιχεί στην μπάντα λήψης σας.

Frequencies

USB dial (MHz): 0.136, 0.4742, 1.8366, 3.5926, 5.2872, 7.0386, 10.1387, 14.0956, 18.1046, 21.0946, 24.9246, 28.1246, 50.293, 70.091, 144.489, 432.300, 1296.500

για να ανεβάζετε τα spot στο WSPRNet επιλέγετε το κουτί Upload Spots

 Πέραν αυτού δε θα επεκταθώ σε άλλες ρυθμίσεις που αφορούν και εκπομπή αν και υπάρχουν πολλές πηγές για να το πετύχετε .Εδώ από τη λέσχη της Νότιας Αφρικής  εδώ και εδώ μια παρουσίαση

Μερικά θέματα που ίσως συναντήσετε αν λαμβάνετε σήματα αλλά δεν αποκωδικοποιούνται σωστά.

- βεβαιωθείτε ότι η ώρα του υπολογιστή είναι συγχρονισμένη , αν είστε βέβαιοι ότι εσείς έχετε σωστή ώρα τότε ίσως ο σταθμός που εκπέμπει να έχει λάθος ώρα . προσπαθήστε να την αλλάξετε κατά 2 δευτερόλεπτα πάνω ή κάτω για να δείτε αν αποκωδικοποιεί το σήμα.

- βεβαιωθείτε ότι κάνετε λήψη σε Upper Side band και στην σωστή συχνότητα

- βεβαιωθείτε ότι η ένταση ήχου είναι μεταξύ 10-20dB όταν δεν υπάρχει εκπομπή.

Μπορείτε να δείτε τα spot διαδικτυακά στο http://wsprnet.org/drupal/wsprnet/map

Και τώρα θα μάθουμε αν η κεραία που έφτιαξα για τα 6m δουλεύει και πότε θα υπάρξει διάδοση για να την χρησιμοποιήσω ενώ εγώ θα δουλεύω στις υπόλοιπες μπάντες ! (νοουμένου ότι κάποιοι θα κάνουν εκπομπή WSPR στα 6μ )
