Demetris (5B4ALS): RTL-SDR SSTV Receiver

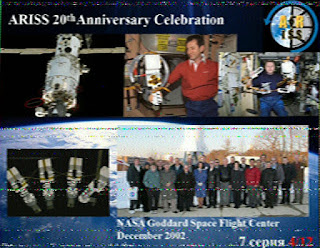

Tην περιοδο μεταξύ 20 με 23 Ιουλίου του 2017 η ARISS με αφορμή την 20τη επέτειο ραδιοερασιτεχνισμού πάνω στον Διεθνή Διαστημικό Σταθμό εστελε καθόλη την διάρκεια της μέρας 12 εικόνες διαδοχικά με SSTV στην Γή.

Εφόσον ήταν μόνο λήψη και όχι QSO για να χρειάζεται απάντηση θεώρησα καλό αντί να δεσμεύσω τον πομποδέκτη μου να αναθέσω το καθήκον της λήψης στο RTL SDR που είναι δέκτης μόνο.

Τις ρυθμίσεις τις είχα σχεδόν έτοιμες από την λήψη μετερεωλογικών δορυφορικών εικόνων. Αυτή την φορά αντί να διοχετεύω τον ήχο στο πρόγραμμα για αποκωδικοποίηση του μετερεωλογικού δορυφόρου το περνούσα στο MMSSTV.

Οι πιο κάτω πληροφοριές επαναλαμβάνονται απο το αρθρο για την λήψη δορυφορικών εικόνων.

Χρησιμοποιήθηκαν τα ακόλουθα:

1)το SDR Sharp για την λήψη του σήματος (και το Plugin Tracking DDE Client)

2)το Orbiton το οποίο θα μας λέει και θα ενημερώνει αυτόματα και το SDR Sharp πότε περνά ο ISS και να ρυθμίζει το Doppler effect κατά το πέρασμα.

3)και το MMSSTV το οποίο θα αναλάβει να αποκωδικοποιήσει το σήμα που λαμβάνει το SDRSharp σε εικόνα.

4) Ένα τρόπο να περνά τον ήχο από το SDRSharp στο MMSSTV και γι` αυτή την δουλειά θα χρησιμοποιήσουμε το VB-Cable ένα εικονικό σύνδεσμο ήχου από την μια εφαρμογή στην άλλη.

Εγκαταστήστε το VB-Cable driver πρώτα στον υπολογιστή σαν διαχειριστής.

MMSSTV:

1)Κατεβάστε και εγκαταστήστε το MMSSTV.

2)Αφού εγκατασταθεί ανοίξτε το και ρυθμίστε την είσοδο ήχου επιλέγοντας Option>setup MMSSTV > Misc tab >in :CABLE Output και στο out : CABLE Input

3) Ρυθμίστε την στάθμη ήχου από Option > input Sound level ,αυτό παίζει ρόλο και απο την ένταση εξόδου απο το SDRSharp θέλετε να μην κάνει distort to σήμα στο πορτοκαλί πλαίσιο δεξιά.

4)Στο RX mode το βάζετε στο Auto . και στο Edit >auto copy
5) Τώρα επιλέξτε το tab RX και περιμένετε μέχρι να περάσει ο δορυφόρος για να δείτε την εικόνα να σχηματίζεται στην οθόνη.

SDRSharp :

1)Στο SDRSharp αν δεν το έχετε ρυθμισμένο ήδη θα ρυθμίσετε την είσοδο σαν RTL-SDR. Mετά το audio Output θα επιλέξετε το VB-Cable input. To Gain θα το ρυθμίσετε ανάλογα με το σήμα σας το οποίο θα το καταλάβετε από το πως φαίνεται στον καταρράκτη. ίσως γύρω στα 60db.

επίσης πρέπει να ρυθμίσετε το PPM correction offset. Mε μια εκπομπή που ξέρετε την ακριβή συχνότητα της , παράδειγμα με ένα ραδιοερασιτεχνικό πομπό σε συγκεκριμένη συχνότητα ή σε κάποιο ραδιοσταθμό, ρυθμίστε το ppm correction μέχρι το σήμα στον καταρράκτη να είναι στην συχνότητα που γνωρίζετε ότι στέλνει ο ραδιοσταθμός.

2)Αριστερά πάνω ρυθμίστε την λήψη σε NFM (narrow FM) με εύρος (bandwidth) 20000-25000 Hz. Απενεργοποιείστε το Filter Audio (Off) και μην επιλέξετε Snap to grid (unchecked) για να είναι πιο εύκολη η ρύθμιση στο Doppler .

3)Ρυθμίστε την ένταση ήχου του SDRSharp και του υπολογιστή (για το VB-Cable) ώστε μέσα στο MMSSTV πάνω δεξιά οι κυμματομορφή να μην έχει overmodulation.

4) Κατεβάστε το plugin Orbitron DDE tracking and scheduler

5)Αποσυμπιέστε το αρχείο στον φάκελο που έχετε το SDRsharp.

με ένα επεξεργαστή αρχείων κειμένου όπως το notepad ή το notepad++ ανοίξτε το αρχείο plugins.xml του SDR# και μεταξύ των <sharpPlugins> </sharpPlugins> προσθέστε την γραμμή <add key=”DDE Tracking Client” value=”SDRSharp.DDETracker.DdeTrackingPlugin,SDRSharp.DDETracker” />

και σώστε το.

6)τώρα ανοίξτε το SDR# και πηγαίνετε στο Tracking DDE Client και επιλέξτε Config.

εδώ θα ρυθμίσουμε τις ενέργειες που θέλουμε να κάνει το SDR# στο πέρασμα κάθε δορυφόρου.

Add new Satellite και βάλτε το όνομα ISS (Πρέπει να είναι ακριβώς έτσι για να ανταποκρίνεται στα στοιχεία που θα στέλνει το ORbiton) .

στο τετράγωνο AOS προσθέστε τις επιλογές "radio_modulation_type<NFM>”,

"radio_Frequency_Hz<1458000>”, “radio_bandwidth_Hz<20000>” and “radio_tracking_frequency_On”

και στο LOS

“radio_tracking_frequency_Off”

7) Πατήστε Options και επιλέξτε Orbiton.

Θα επιστρέψουμε εδώ όταν ολοκληρώσουμε και την ρύθμιση του orbiton για να βεβαιωθούμε ότι ο scheduler είναι enabled και είναι connected to Orbiton

Orbiton:

1)Κατεβάστε και εγκαταστήστε το Orbiton

2)Τρέξτε το πρόγραμμα σε Administrator mode στο windows (δεξί κλικ στο εικονίδιο του και run as administrator - διαχειριστής)

3)Με το άνοιγμα θα εμφανιστεί παράθυρο για ενημέρωση των αρχείων TLE.

Μπορείτε να αφήσετε τις προεπιλογές και να πατήσετε το κουμπί ενημέρωσης (η υδρόγειος με τον κεραυνό)

θα κατεβάσει και θα ενημέρωση τα αρχεία (αν δεν είστε σε administrator mode δε θα μπορέσει να τα ενημερώσει επιτυχώς) καλό θα είναι να ενημερώνετε αυτά τα αρχεία κάθε λίγες μέρες.

4) Σημαντικό για τον υπολογισμό των περασμάτων είναι και ο υπολογιστής να έχει σωστή ώρα. Διόρθωση της ώρας μπορεί να γίνει μέσα από το Orbiton. στο παράθυρο του Setup επιλέξτε το tab Time Synch και επιλέξτε Synchronize PC clock (σήμα κεραυνού). Μπορείτε εδώ να επιλέξετε Synchronize PC clock when Orbitron starts .ώστε να μην ανησυχείτε και γι` αυτό.

5)Τώρα θα κλείσουμε το Orbiton για να προσθέσουμε το driver που θα το συνδέει με το SDRSharp ώστε να ξεκινά με το άνοιγμα του Orbiton. Για να το κάνουμε αυτό ανοίγουμε τον text editor μας σε administration mode (δεξί κλικ στο εικονίδιο του notepad και run as administrator) και από το file open ανοίγουμε το αρχείο Setup.cfg από τον φάκελο του Orbiton (συνήθως C:\Program Files (x86)\Orbitron\Config\Setup.cfg)

Στο τέλος του αρχείου προσθέστε τις πιο κάτω γραμμές Διορθώνοντας τη θέση του αρχείου SDRSharpDriverDDE.exe βάση του πού το έχετε εσείς εγκατεστημένο!

[Drivers]

SDRSharp=C:\sdrsharp\SDRSharpDriverDDE.exe

6) Ξαναανοίξτε το Orbiton σε administrator mode . και στο κατω πλέσιο στο main επιλέξτε

interval 1s .

Στο location Tab επιλέξτε το home location σας επιλέγοντας την Πόλη ή το grid square σας ή τις συντεταγμένες σας.

Πίσω στο main επιλέξτε setup (ενα σύμβολο με ενα σφυρί και μια ντανάλια). Απο το νέο παράθυρο που θα ανοίξει στα Miscellaneous

ενεργοποιήστε την επιλογή AOS Notification: Show Notice

elevation αν έχετε καλό ορίζοντα αφήστε το 0 .

Μετά στο Extra tab επιλέξτε “AOS Notification: Make satellite” active

επιβεβαιώστε και κλείστε το configuration.

7) Δεξιά πατήστε το κουμπί load TLE και επιλέξτε amateur.txt

απο την λίστα επιλέξτε ISS

8) Στο tab Rotor/Radio επιλέξτε Dnlink mode FM-W και driver SDRSharp. (αν δεν είναι στις επιλογές κλείστε τα προγράμματα SDRSharp και Orbiton και ξανανοίξτε τα με την σειρά πρώτα το SDR# και μετά το orbiton σε admin mode .

Λογικά πρέπει με το άνοιγμα του orbiton να ανοίξει αυτόματα και το SDRSharpDriver.DDE . αν οχι τότε κοιτάξτε το βήμα 5 του orbiton έγινε σωστά.

9)Στο SDR# στο plugin Tracking DDE Client θα πρέπει να γράφει Orbiton Connected και απο κάτω τα στοιχεία του επόμενου δορυφόρου που περιμένει.

10) σε αυτό το σημείο μπορείτε να επιστρέψετε στο MMSSTV και να πατήσετε ******* .
